Зубчатые муфты. Производство по чертежам заказчика

Изготовление зубчатых муфт МЗ по чертежам заказчиков Татарстана

Муфты зубчатые применяются для соединения валов большого размера, при установке которых сложно выдержать соосность валов. Муфты МЗ способны передавать большие моменты при длительной нагрузке. ООО Континенталь производит и отгружает в Казань и другие промышленные центры Татарстана зубчатые муфты больших типоразмеров (подробнее про производство валов и валов шестерен - здесь).

Габаритные размеры и характеристики муфт зубчатых МЗ

Зубчатая муфта состоит из двух обойм  с внутренними зубьями эвольвентного профиля, которые зацепляются с зубьями втулок, насаживаемых на концы валов. Обоймы соединены между собой болтами, поставленными в отверстия без зазора. Втулки и обоймы изготавливают из стали 45 или 40Х. Для повышения износостойкости зубья полумуфт подвергают термообработке,  а в муфту заливают масло высокой вязкости. 

Зубчатые муфты компенсируют радиальные, осевые и угловые смещения валов за счет боковых зазоров в зацеплении и обточки зубьев втулок по сфере.

Компенсация отклонений от соосности валов сопровождается скольжением зубьев. Угол перекоса оси каждой втулки относительно оси обоймы допускается до 1 °30'.

Зубчатые муфты широко применяются для соединения горизонтальных тяжело нагруженных валов диаметром d=40...560 мм при окружных скоростях до 25 м/с.

Достоинствами зубчатых муфт являются: высокая нагрузочная способность при сравнительно небольших габаритах, хорошая компенсирующая способность смещений осей валов, технологичность изготовления - использование для нарезки зубьев нормального зубонарезного инструмента.

Примечания:

  1. Числа оборотов соответствуют окружной скорости на начальной окружности зубчатого сопряжения, равной 25 м/сек.
  2. Размер D2 относится только к месту под уплотнение.
  3. Веса даны для муфт с наибольшими размерами при минимальных диаметрах отверстий во втулках и без масла.
  4. Маховые моменты даны для муфт с наибольшими размерами и без учета отверстий во втулках.
  5. Веса и маховые моменты определены для случая соединения обойм болтами с открытыми головками и гайками; при креплении обойм болтами с головками и гайками, утопленными в тело фланцев, или при наличии защитных козырьков допускается увеличение размеров В и D с соответствующим увеличением веса и махового момента муфты.

В ООО «Континенталь» Вы можете заказать изготовление зубчатых муфт в соответствии с любыми индивидуальными параметрами. Мы готовы выполнить зубчатые муфты по вашему заказу, а также изготовить любую необходимую Вам длину и диаметр зубчатой муфты. После предоставления данных, наши конструкторы разработают и согласуют с Вами чертежи деталей, наиболее точно подходящие для Ваших условий эксплуатации.

Преимущества муфт МЗ

Основное и важное преимущество муфт МЗ является их способность компенсировать некоторое смещение валов, при этом продолжать передавать высокий крутящийся момент. Диапазон современных зубчатых муфт позволяет выдерживать от 1 000 до 250 000 Н*м. Без компенсации смещения на таких нагрузках, валы толщиной в 10 см могут попросту изгибаться. Вышеописанная компенсация в муфте достигается небольшим перекосом обойм и втулок, а так же благодаря небольшим зазорам между зубьями, которые имеют сферическую поверхность. Поэтому муфта способна компенсировать вертикальное, горизонтальное и сферическое смещение, то есть, во всех направлениях.

Наши преимущества:

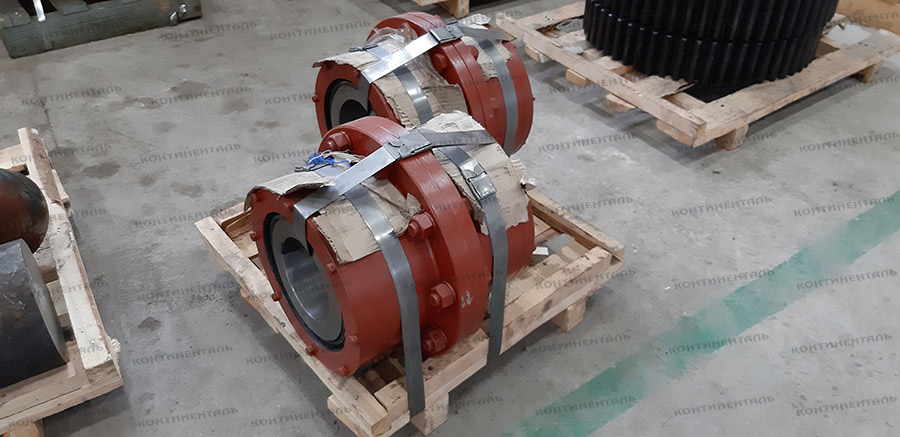

Производство компании Континенталь

муфты зубчатые

Предохранительная муфта представляет собой механический компонент, который применяется для защиты от перегруза и поломок. Применяется в автоматизированных системах, в устройствах, работающих с разнородной средой, в технике ударного типа (строительной сфере), при создании кинематических схем.

В большинстве случаев муфты используются с целью передачи момента между различными аппаратами и приборами. Отличается высоким качеством, точностью обработки, надежностью и долговечностью. У нас вы можете заказать быструю поставку большими партиями по привлекательным ценам.
